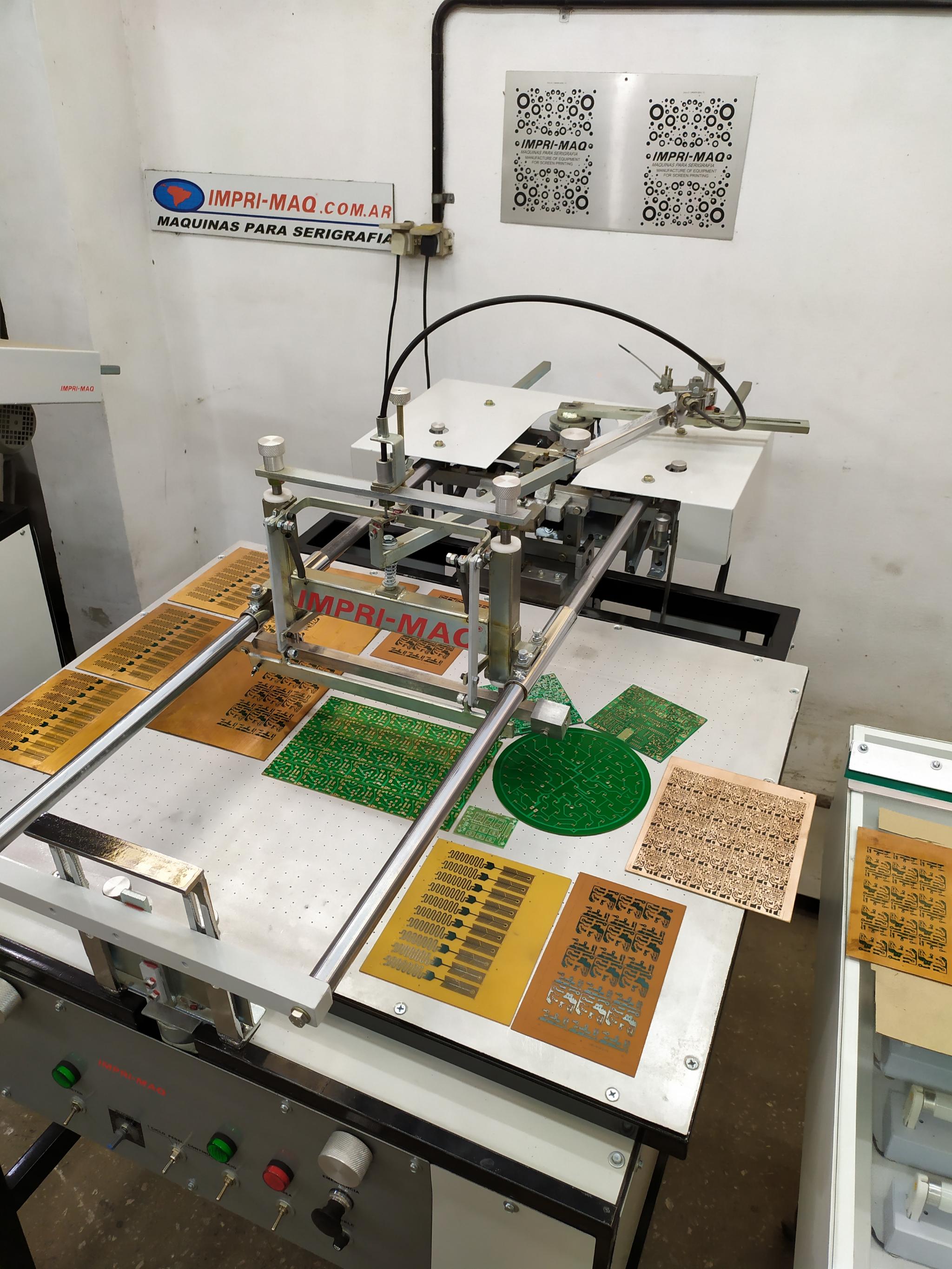

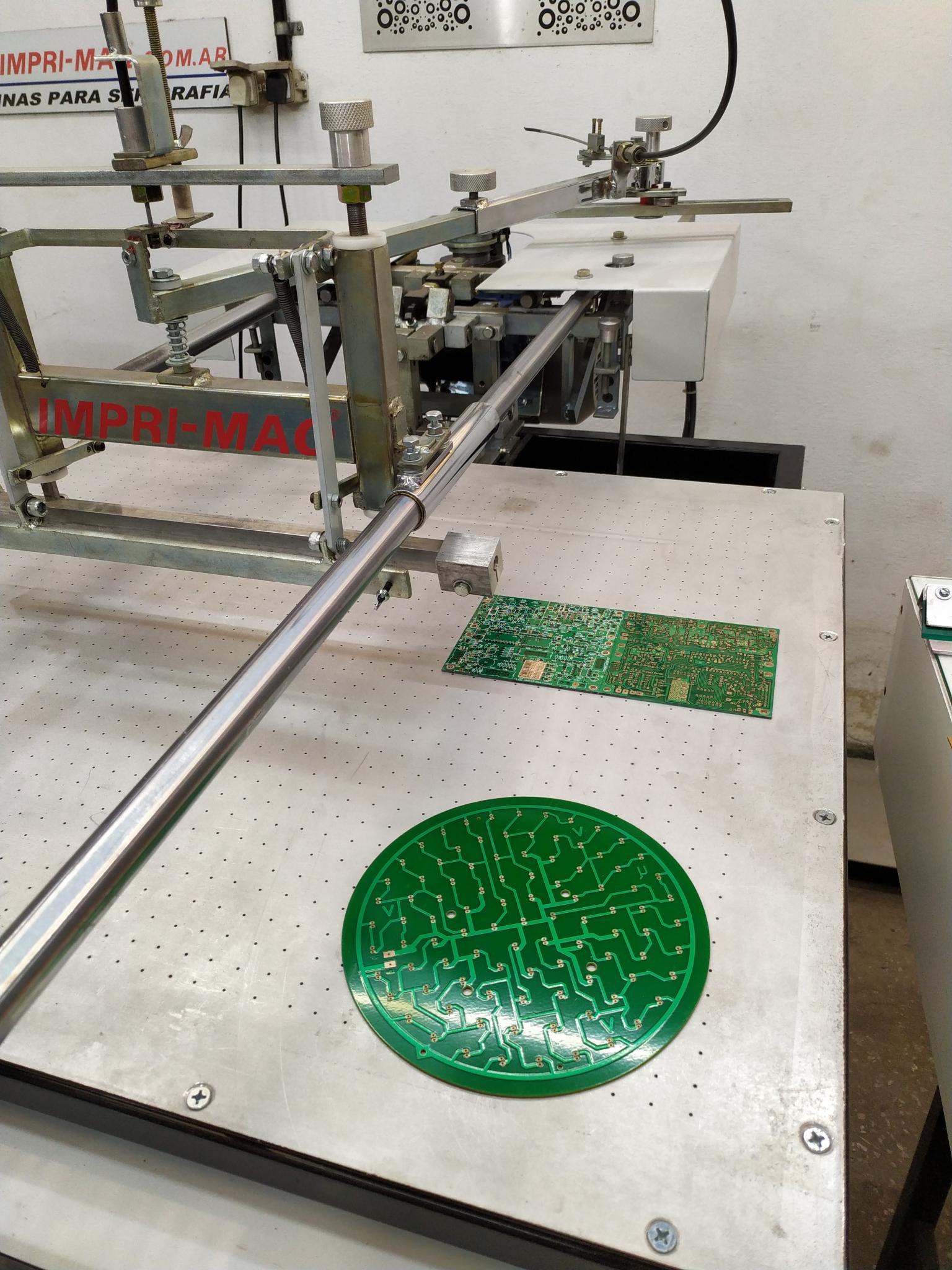

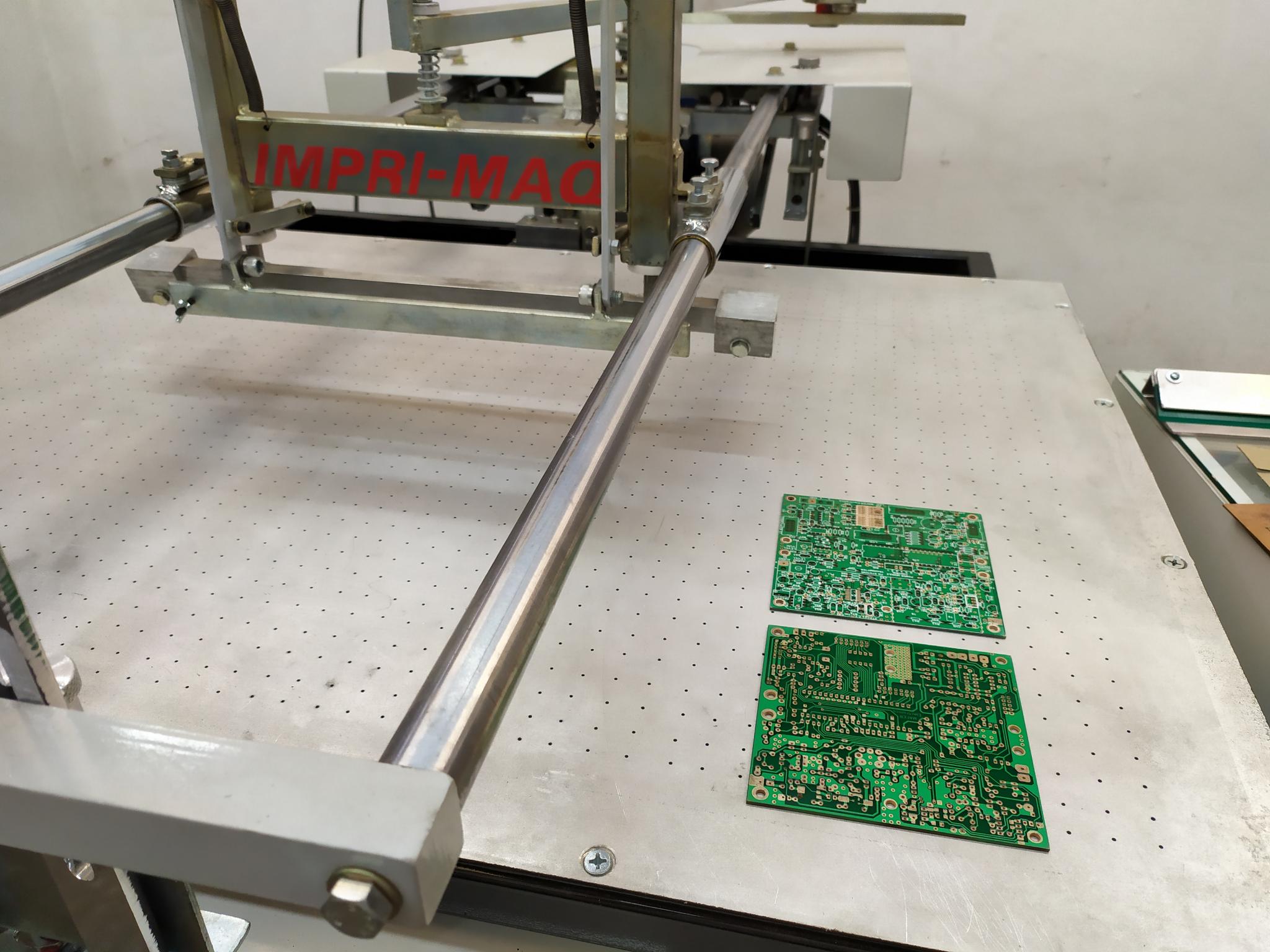

Impresora de Serigrafía para circuitos impresos de forma semi automatica

Impri-maq fabrica de maquinas de serigrafia

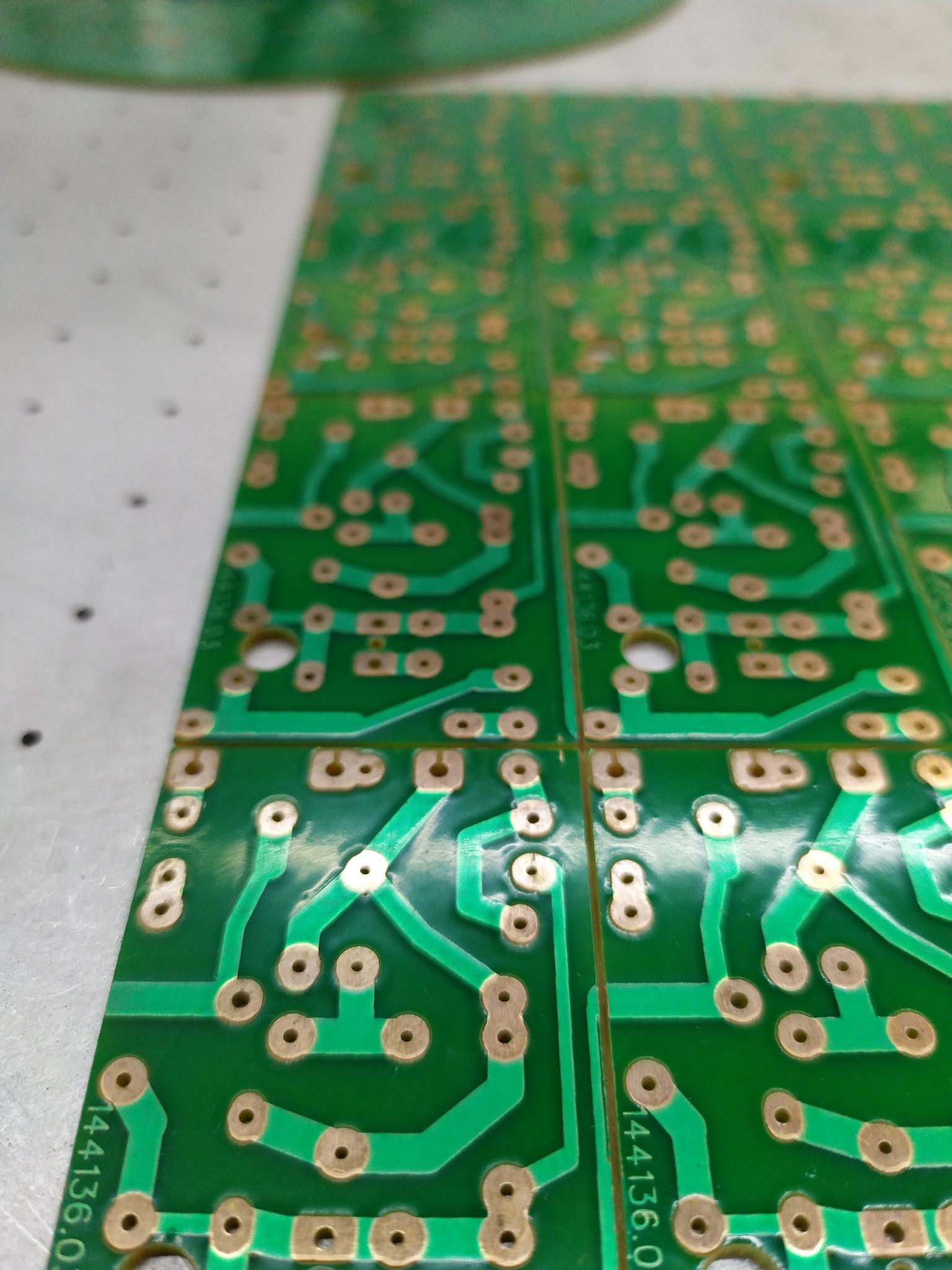

Las imagenes de circuitos, estan impresos con nuestras maquinas de serigrafia IMPRI-MAQ, brindadas por clientes que tienen varias maquinas para este proceso.

Clic aquí para ver detalle tecnicos de la maquina impresora pcb

La técnica de producción de circuitos impresos se usa industrialmente, ya que se pueden obtener con las maquinas de serigrafía impresos de excelente calidad y a muy bajo costo. Una vez qe se tienen revelados los marcos de seda o mas conocidos com bastidores para impresión de circuitos pcb, se pueden realizar multiples copias del mismo diseño con las impresoras de serigrafía para circuitos pcb, permitiendo la producción en serie de circuitos impresos.

La técnica de serigrafia para circuitos impresos es una de las mas usadas, ya permite obtener trabajos de gran calidad y presentación necesarias, para la realización de prototipos y aplicaciones en la industria.

Podemos imprimir con las maquinas de serigrafía semi automaticas las pistas del circuito electrónico sobre el pcb. Una Vez seca la tinta se procede a bañar las tarjetas pcb en cloruro férrico.

La acción corrosiva del cloruro férrico actúa sobre las superficies que no están cubiertas por la tinta, obteniendo así el circuito impreso. Por este motivo es muy importante trabajar con las maquinas de serigrafia impri-maq que le permite todo tipo de regulación, desde micro registro hasta regulación de capa de tinta, regulación de presión de goma, ect… Donde una vez regulada las pasadas son todas parejas e iguales. Tenemos maquinas trabajado en empresas, las cuales al comprar una y probarlas siguen comprando ya que dan un excelente resultado para este tipo de impresión.

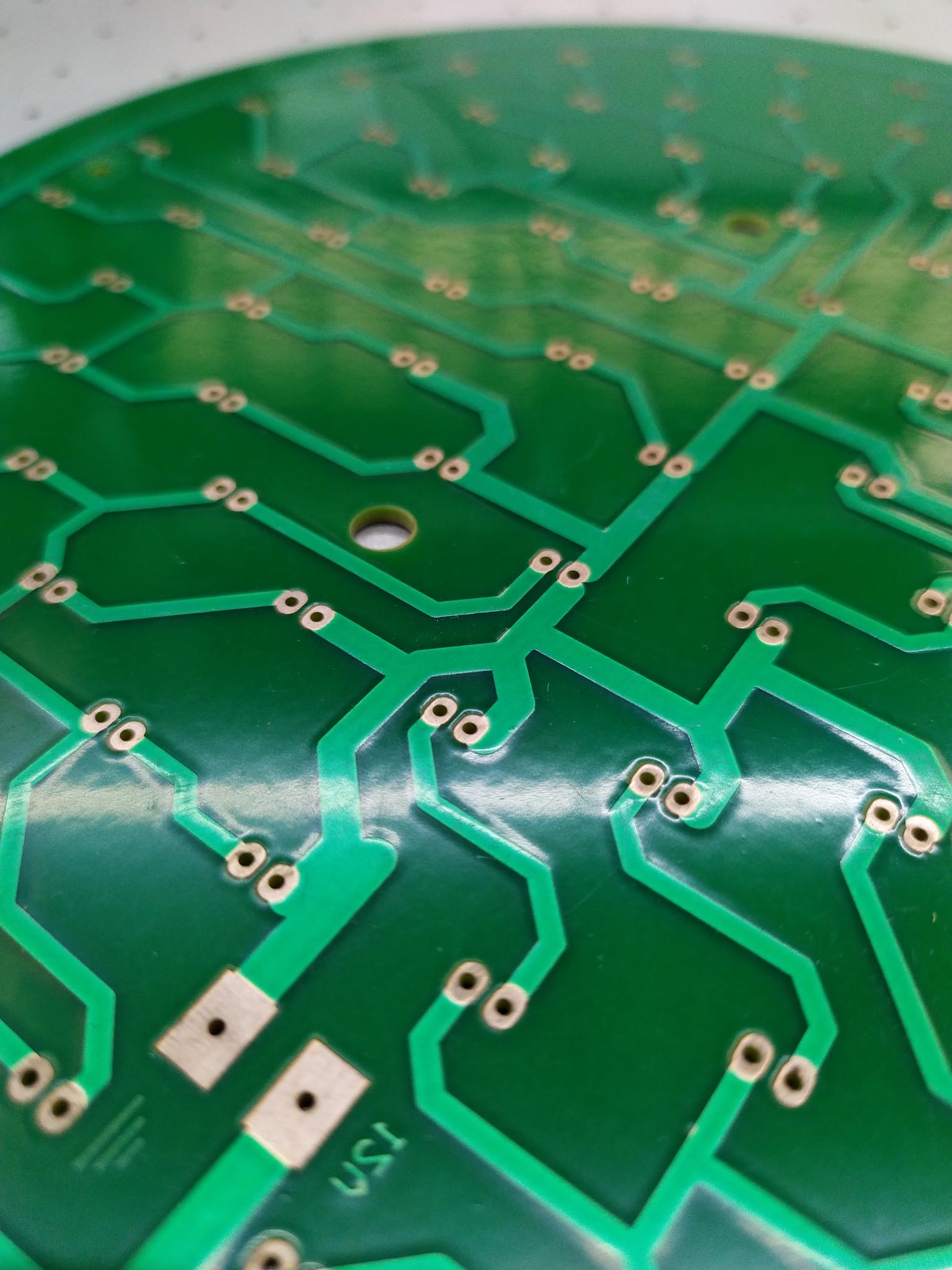

Imprimiendo el antisolder sobre la placa, La máscara antisoldante, se aplica sobre las pistas, de la misma manera que el procedimiento usado al aplicar la pintura para la elaboración de las pistas del circuito impreso. Protege las pistas de cobre, contra el óxido y posibles corto circuitos, además de darle al impreso una muy buena presentación.

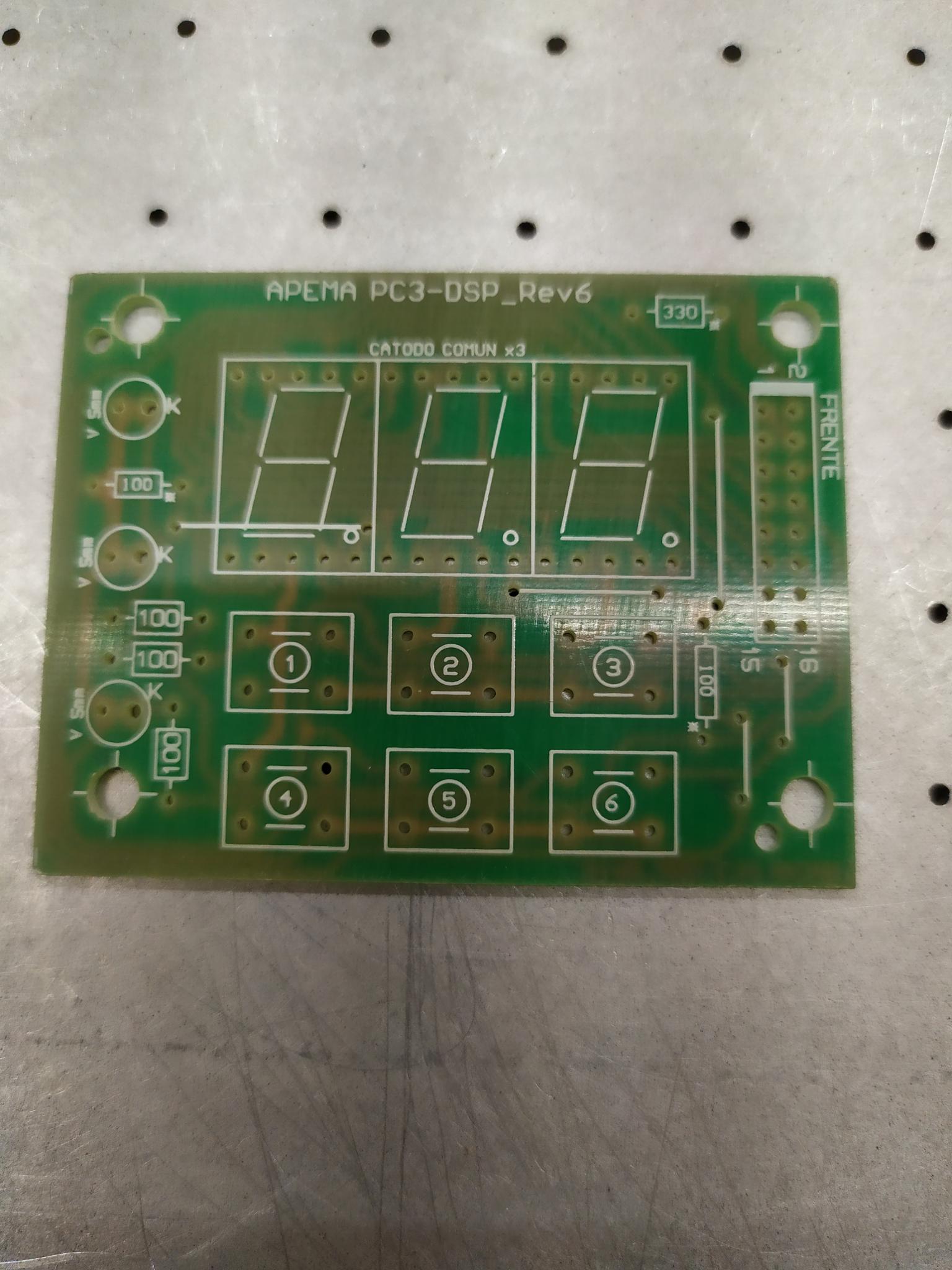

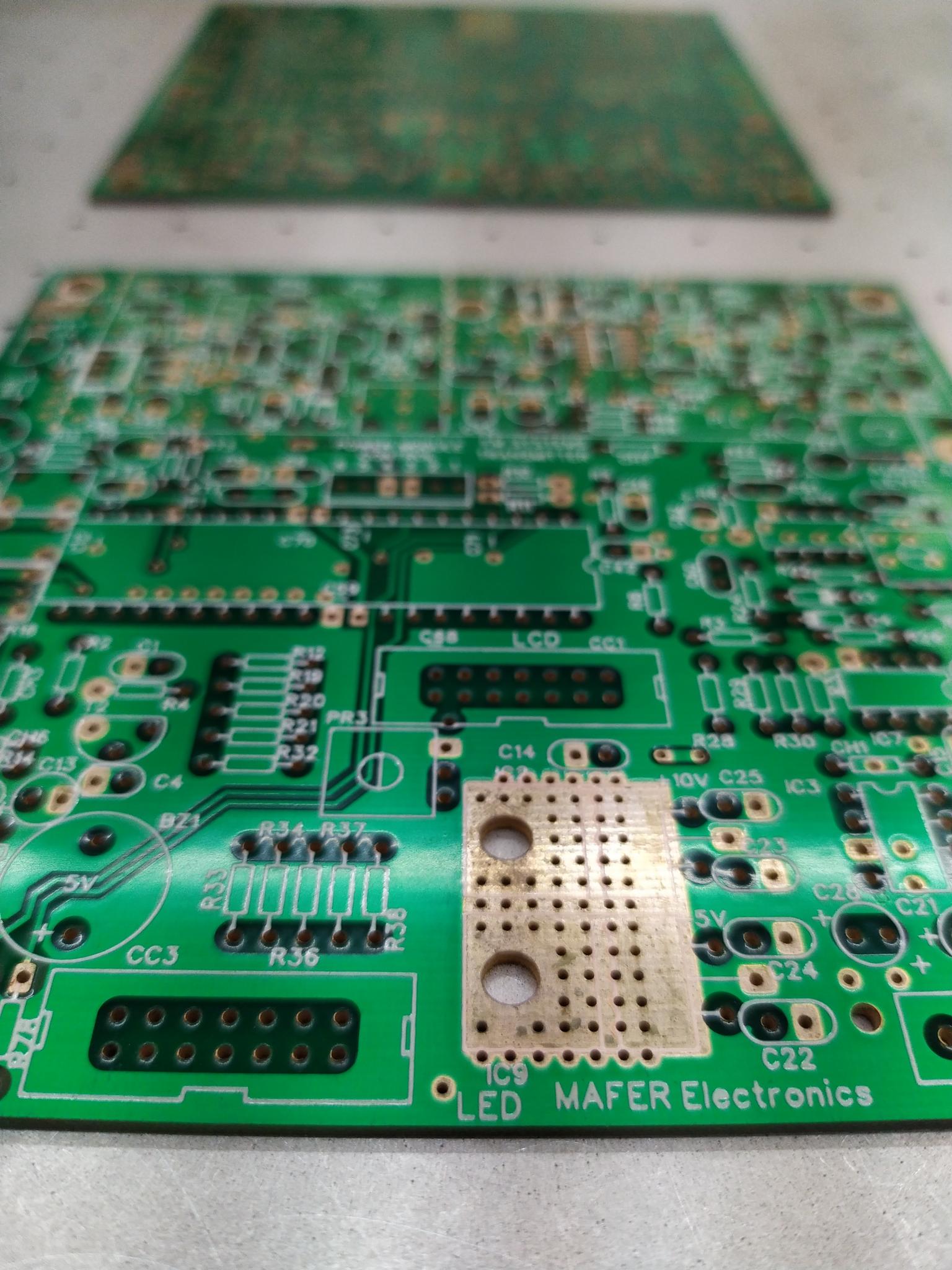

Imprimiendo la máscara de componentes Para imprimir la máscara de componentes, se coloca cada tarjeta por el lado contrario al de las pistas y con el bastidor que previamente revelamos con el acetato de esta máscara, y realizamos la impresión de los dibujos de los componentes con la maquina de serigrafía semi automatica

 Ahora que tenemos los circuitos impresos por serigrafia terminados, debemos aplicarles, por el lado de las pistas, una mezcla de resina, para  evitar la oxidación de las pistas de  cobre, además da un acabado a la plaqueta mas brillante. También al momento de soldar, disminuye la tensión superficial del estaño y la temperatura de fusión, evitando así el deterioro de los componentes y terminales

 ¿Para que sirve un PCB?

Es muy usado cuando se trabaja en diseño de electrónica, mecatrónico, eléctrico, también en investigación, producción y manufactura, desarrollo de productos innovadores. Actualmente todos los productos (electrónicos o no) tienen por dentro de sí tarjetas electrónicas con diferentes formas, características, tamaños, componentes, colores.

El cualquier contexto, ignorar, subvalorar o dejar para después la placa en electrónica traduce el éxito o el fracaso en el diseño, fabricación o comercialización de un producto (cualquier producto en realidad tiene electrónica) para una empresa.

De hecho todo el equipo de ingeniería (Diseño, hardware, software, diseño mecanico, mecatrónico, eléctrico, firmware), o diseño industrial, administrativo, financiero, marketing, garantias, depende de un prototipo, producción o lote, para vender un producto (sin importar si es electrónico o no) y así lograr el éxito o fracaso financiero de una empresa.

También significa la falla de una investigación o emprendimiento, lo cual genera retrasos o demoras de meses o años de esfuerzo para probar una tecnología nueva, sensor o aplicación, o lanzar una equipo, aparato, máquina, dispositivo, artefacto al mercado.

¿Que es "baquelita"?

El termino baquelita es una palabra común, para referirse a un soporte o base, de los antiguos circuitos de componentes unidos entre sí con cable. Es usual confundir la «baquelita» con un sustrato o laminado de calidad inferior llamado «fenolico» diferente a la lamina de más calidad que es de material fibra de vidrio. En Conclusión, el material de laminado o refuerzo de un PCB puede ser fenólico (mal llamado «baquelita» o fibra de vidrio (bien llamado FR-4).

A propósito, el material de fibra de vidrio más usado es el FR-4, este traduce flame retardant o retardante a la combustión, pues el lógico que demore la combustión en un producto o instalación en caso de incendio.

Pero en el mundo, no se usa el termino «baquelita» para referirse a la fabricación o manufactura. Dependiendo del país, se usan otras definiciones como son: placa de circuito impreso, tarjeta electrónica, placa PCB o placa base referida al sustrato de un circuito electrónico convencional.

Propiedades del PCB

Estos tienen diferentes propiedades eléctricas, térmicas, físicas, que determinan su comportamiento dependiendo de la aplicación:

Eléctricas: Una propiedad llamada constante de permitividad dieléctrica (Er). Esta determina el comportamiento (propagación) de una señal de alta frecuencia y sus campos electromagnéticos, en un medio como es la fibra de vidrio.

Térmicas: Temperatura de transición de vidrio, es la temperatura en la que la fibra pierde sus propiedades y se vuelve frágil como el vidrio, expandiéndose de manera exponencial, esto sucede después de la temperatura especificada TG. También puede sufrir una expansión en el eje Z debido a la temperatura, de manera porcentual (5).

Físicas: Expansión en el eje X y Y en una proporción de partes por Millón debido a la temperatura. También puede absorber una mínima humedad.

El material del PCB lo escoge un diseñador de acuerdo a si va a sufrir de altas temperaturas, si va a ser usado en aplicaciones de alta frecuencia, si debe tener estabilidad dimensional, rigidez mecánica si se va a usar en diseño multicapa, dos o una capa. Lo anterior depende de la aplicación y tiene impacto en los costos, confiabilidad, mantenimiento y reparación del producto.

En un PCB que es y como se clasifican los productos

Normalmente se inicial el diseño, sin saber de un PCB que es y como se clasifica de acuerdo con la normativa existente.

Las normas IPC ayudan a clasificar el producto: tipo, su complejidad, desempeño, y aspectos producción, de manera que todas las partes (cliente, usuario, diseñador, estudiante, investigador, docente, fabricante), cumplan con dicha normativa, se comuniquen, hablen el mismo lenguaje, con las especificaciones optimas se diseñe, fabrique y entregue al cliente o usuario, un producto a satisfacción, tal como desde el inicio se le prometió, o de acuerdo al contrato o los requerimientos del diseño.

Clasificación de productos electrónicos

Los productos electrónicos, sus circuitos impresos y los circuitos ensamblados se clasifican así:

Clasificación del desempeño: dependiendo del uso final

Todos los productos no son iguales, las clases se relacionan con  el aumento de la complejidad, sofisticación, los requerimientos de desempeño funcional y la frecuencia de las pruebas e inspección.

Nivel de producibilidad: depende de la complejidad del diseño y de la precisión requerida en su producción.

La norma proporciona tres niveles de producibilidad, que se relaciona con las características de una tarjeta, sus tolerancias, mediciones, ensamble, pruebas, verificación del proceso de fabricación, materiales,  que se impacta en el aumento de la sofisticación de herramientas, materiales, procesos de fabricación y por su puesto en el aumento de los costos de fabricación. Esto es importante porque significa aumento en los costos y en la complejidad y confiabilidad del producto.
